Насоси для теплових мереж СЭ

Призначення: Насоси типу СЭ та насосні агрегати їх основі типу АСЭ призначені для перекачування води з температурою до 180 °С в теплових мережах.

Конструкція: Насосы сетевые СЭ – центробежные, горизонтальные, спиральные с горизонтальным разъемом корпуса, одно- и двухступенчатые с переводными трубами с рабочими колесами двустороннего входа. Опорами ротора служат выносные подшипники качения с картерной смазкой. Уплотнения вала – механические с сальниковой набивкой с подводом охлаждающей и запирающей жидкости (-С), взаимозаменяемые с механическими торцовыми (-Т).

Матеріали:

  • корпуса, крышки – отливки из серого чугуна;
  • рабочего колеса – отливка из хромистой стали 20Х13Л;
  • деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
  • валу – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

  • насос у складеному стані разом з допоміжними трубопроводами в межах насоса;
  • контрфланці на патрубках;
  • повідний електродвигун;
  • з'єднувальна муфта типу МУВП чи МУП з огорожею;
  • спільна або роздільні фундаментні рами (залежно від типорозміру насоса);
  • деталі кріплення насоса, двигуна та огорожі муфти;
  • комплект ЗІП.

Комплектація обумовлюється у договорі поставки.

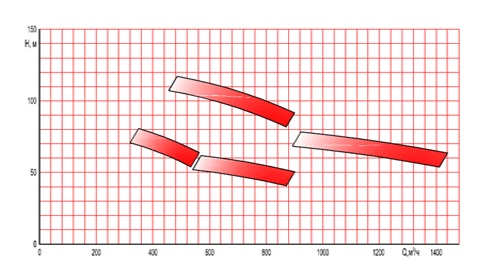

Діапазон параметрів Q-H насосів СЭ:

Номінальні параметри насосів СЭ, що поставляються серійно згідно з
ТУ ДС Н19.02.000.00 ТУ, ДС Н19.03.000.00 ТУ:

Найменування

Параметри насосів

Подача,

м3/год

Напір,

м

Частота

обертання,

об/хв

Потужність,

кВт

(r=888 кг/м3)

Потужність,

кВт

(r=1000 кг/м3)

К.К.Д,

%

Допустимий

кавітаційний

запас, м

Насос СЭ 500-70-16-С  УХЛ4

Насос СЭ 500-70-16-Т УХЛ4

500

70

3000

103

116

82

10

Насос СЭ 800-55-11-С УХЛ4

Насос СЭ 800-55-11-Т УХЛ4

800

55

1500

131

148

81

5,5

Насос СЭ 800-100-11-С УХЛ4

Насос СЭ 800-100-11-Т УХЛ4

800

100

1500

242

273

80

5,5

Насос СЭ 1250-70-11-С УХЛ4

Насос СЭ 1250-70-11-Т УХЛ4

1250

70

1500

255

288

83

7,5

Насос СЭ 1250-140-11-С УХЛ4

Насос СЭ 1250-140-11-Т УХЛ4

1250

140

1500

510

575

83

7,5
