Двоопорні нафтові насоси НДМс
Призначення: Насоси типу НДМс та насосні агрегати на їх основі типу АНДМс призначені для перекачування нафтопродуктів з температурою до 200°С, скраплених вуглеводневих газів, розчинів неорганічних лугів у технологічних процесах нафтопереробної промисловості. Можуть також використовуватися для переміщення води та конденсату в пароводяних мережах.
Конструкція: Насоси нафтові двоопорні НДМс - відцентрові, горизонтальні, двоопорні, однопотокові, багатоступінчасті, секційні. Врівноваження осьових сил, що діють на ротор – гідравлічне за допомогою розвантажувального поршня. За опори ротора насоса слугують виносні вальниці кочення з пластичним мастилом або картерним змащенням залежно від споживаної потужності. Кінцеві защільнювачі валу – сальникового типу (з набивкою різних типів), взаємозамінні з торцевими механічними защільнювачами різних виконань за планом 52 або планом 53 API 682.
Матеріали:
- закривок і секцій – поковки з вуглецевої сталі з корозійностійкими наплавками по поверхнях защільнення;
- деталей проточної частини – виливки та поковки з хромистих сталей 20Х13Л та 30Х13;
- деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
- валу – сортовий прокат із конструкційної легованої сталі 40Х.
Комплектність:
- насос у складеному стан разом з допоміжними трубопроводами в межах насоса;
- контрфланці на патрубках;
- повідний електродвигун вибухозахищеного виконання;
- з'єднувальна муфта типу МУП або МУВП з огорожею;
- спільна фундаментна рама;
- системи забезпечення торцевих механічних защільнювачів ( 2 шт.);
- деталі кріплення насоса, двигуна та огорожі муфти;
- комплект ЗІП.
Комплектація обумовлюється у договорі поставки.

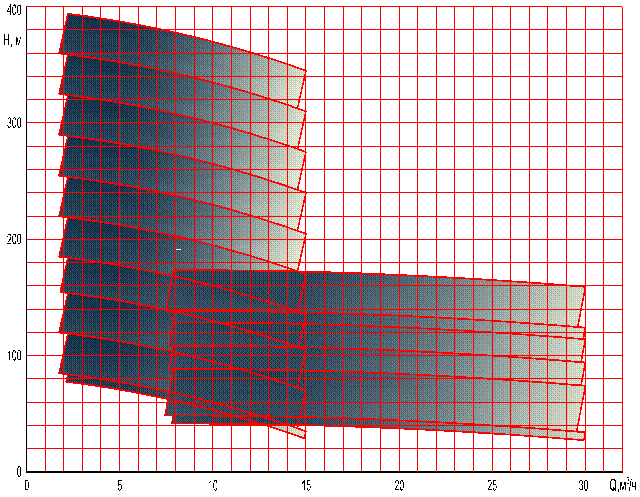

Діапазон параметрів Q-H насосів НДМс 15 и НДМс 25

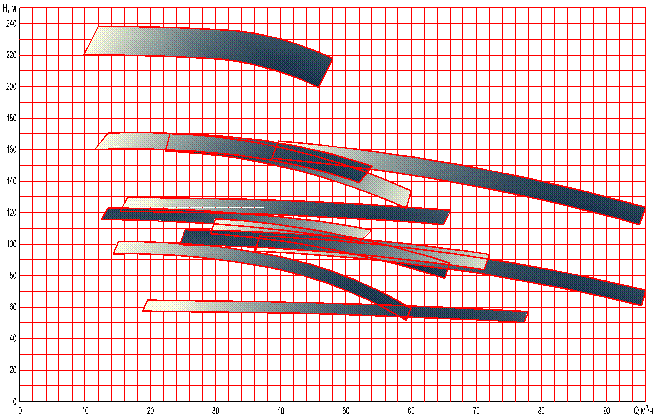

Діапазон параметрів Q-H насосів НДМс 40, 45, 50, 55, 60, 65, 80

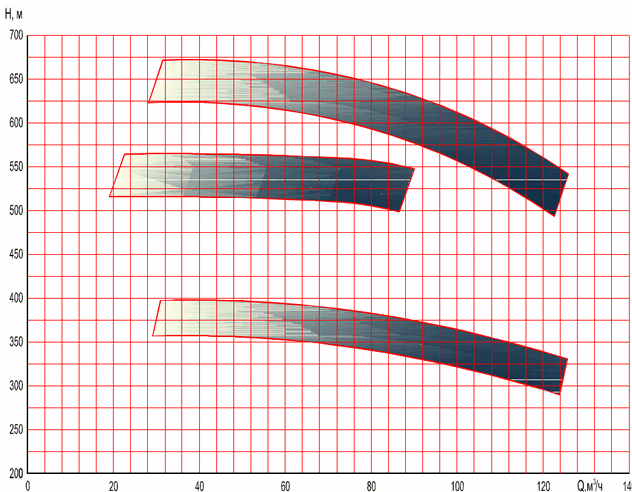

Діапазон параметрів Q-H насосів НДМс 75 и НДМс 105
Номінальні параметри насосів НДМс, що поставляються серійно згідно з
ТУ У29.1 31652112 011:2007:
Найменування |
Параметри насосів |
|||||
Подача, |
Напір, |
Частота |
Потужність, |
К.К.Д, |
Допустимий |
|
Насос НДМс 15-35- НП У2 |
15 |
35 |
2940 |
3,0 |
47 |
3,2 |
Насос НДМс 15-70-НП У2 |
70 |
6,1 |
||||
Насос НДМс 15-105-НП У2 |
105 |
9,1 |
||||
Насос НДМс 15-135-НП У2 |
135 |
11,7 |
||||
Насос НДМс 15-170-НП У2 |
170 |
14,8 |
||||
Насос НДМс 15-205-НП У2 |
205 |
17,8 |
||||
Насос НДМс 15-240-НП У2 |
240 |
20,9 |
||||
Насос НДМс 15-275-НП У2 |
275 |
23,9 |
||||
Насос НДМс 15-310-НП У2 |
310 |
26,9 |
||||
Насос НДМс 15-345-НП У2 |
345 |
30 |
||||
Насос НДМс 25-40-НП У2 |
25 |
40 |
2940 |
4,5 |
60 |
2,2 |
Насос НДМс 25-80-НП У2 |
80 |
9,1 |
||||
Насос НДМс 25-100-НП У2 |
100 |
11,3 |
||||
Насос НДМс 25-120-НП У2 |
120 |
13,6 |
||||
Насос НДМс 25-130-НП У2 |
130 |
14,8 |
||||
Насос НДМс 25-165-НП У2 |
165 |
18,7 |
||||
Насос НДМс 40-230-НП У2 |
40 |
230 |
2940 |
41,1 |
61 |
2,3 |
Насос НДМс 45-115-НП У2 |
45 |
115 |
22,4 |
63 |
||
Насос НДМс 45-160-НП У2 |
160 |
31,1 |
63 |
|||
Насос НДМс 50-80-НП У2 |
50 |
80 |
17,0 |
64 |
||
Насос НДМс 50-150-НП У2 |
150 |
31,9 |
64 |
|||
Насос НДМс 55-100-НП У2 |
55 |
100 |
25,4 |
64 |
||
Насос НДМс 55-125-НП У2 |
125 |
31,7 |
59 |
|||
Насос НДМс 60-100-НП У2 |
60 |
100 |
24,0 |
68 |
||
Насос НДМс 65-60-НП У2 |
65 |
60 |
16,6 |
64 |
||
Насос НДМс 75-560-НП У2 |
75 |
560 |
2979 |
185 |
62 |
5,0 |
Насос НДМс 75-660-НП У2 |
660 |
218 |
||||
Насос НДМс 80-85-НП У2 |
80 |
85 |
2940 |
26,5 |
70 |
2,4 |
Насос НДМс 80-140-НП У2 |
140 |
43,6 |
||||
Насос НДМс 105-360-НП У2 |
105 |
360 |
2979 |
156 |
66 |
6,0 |
Насос НДМс 105-600-НП У2 |
600 |
260 |
||||
Переміщувані середовища для насосів типу:
НДМс XX-XX-СГ У2 - Скраплений вуглеводневий газ з температурою не більше 60°С
НДМс XX-XX-НПг У2 - Нафтопродукти з температурою не більше 200°С
НДМс XX-XX-НП У2 - Нафтопродукти з температурою не більше 120°С
Розчини неорганічних лугів з температурою не більше 50 °С
