Двухопорные нефтяные насосы НДМс
Назначение: Насосы типа НДМс и насосные агрегаты на их основе типа АНДМс предназначены для перекачивания нефтепродуктов с температурой до 2000С, сжиженных углеводородных газов, растворов неорганических щелочей в технологических процессах нефтеперерабатывающей промышленности. Могут также использо-ваться для перекачивания воды и конденсата в пароводяных сетях.
Конструкция: Насосы нефтяные двухопорные НДМс – центробежные, горизонтальные, двухопорные, однопоточные, многоступенчатые, секционные. Разгрузка осевой силы – гидравлическая с помощью разгрузочного поршня. Опорами ротора служат выносные подшипники качения SKF с пластичной или картерной смазкой в зависимости от потребляемой мощности. Уплотнения вала – механические с сальниковой набивкой различных типов, взаимозаменяемые с механическими торцовыми уплотнениями различных исполнений по плану 52 или плану 53 API 682.
Материалы:
- крышек и секций – поковки из углеродистой стали с коррозионностойкими наплавками по уплотняемым поверхностям;
- деталей проточной части – отливки и поковки из хромистых сталей 20Х13Л и 30Х13;
- деталей щелевых уплотнений – незадираемые коррозионностойкие сплавы;
- вала – сортовой прокат из конструкционной легированной стали 40Х.
Комплектность:
- насос в собранном виде с вспомогательными трубопроводами в пределах насоса;
- ответные фланцы на патрубках;
- приводной электродвигатель взрывозащищенного исполнения;
- соединительная муфта типа МУП или МУВП с ограждением;
- общая фундаментная рама;
- системы обеспечения работы торцовых уплотнений ( 2 шт.);
- детали крепления насоса, двигателя и ограждения муфты;
- комплект ЗИП.
Комплектация оговаривается в договоре на поставку.

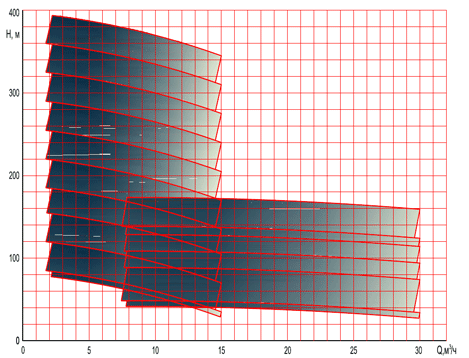

Диапазон параметров Q-H насосов НДМс 15 и НДМс 25
Диапазон параметров Q-H насосов НДМс 40, 45, 50, 55, 60, 65, 80
Диапазон параметров Q-H насосов НДМс 75 и НДМс 105
Номинальные параметры насосов НДМс, поставляемых серийно по
ТУ У29.1 31652112 011:2007:
Наименование |
Параметры насосов |
|||||
Подача, |
Напор, |
Частота |
Мощность, |
К.П.Д, |
Допускаемый |
|
Насос НДМс 15-35- НП У2 |
15 |
35 |
2940 |
3,0 |
47 |
3,2 |
Насос НДМс 15-70-НП У2 |
70 |
6,1 |
||||
Насос НДМс 15-105-НП У2 |
105 |
9,1 |
||||
Насос НДМс 15-135-НП У2 |
135 |
11,7 |
||||
Насос НДМс 15-170-НП У2 |
170 |
14,8 |
||||
Насос НДМс 15-205-НП У2 |
205 |
17,8 |
||||
Насос НДМс 15-240-НП У2 |
240 |
20,9 |
||||
Насос НДМс 15-275-НП У2 |
275 |
23,9 |
||||
Насос НДМс 15-310-НП У2 |
310 |
26,9 |
||||
Насос НДМс 15-345-НП У2 |
345 |
30 |
||||
Насос НДМс 25-40-НП У2 |
25 |
40 |
2940 |
4,5 |
60 |
2,2 |
Насос НДМс 25-80-НП У2 |
80 |
9,1 |
||||
Насос НДМс 25-100-НП У2 |
100 |
11,3 |
||||
Насос НДМс 25-120-НП У2 |
120 |
13,6 |
||||
Насос НДМс 25-130-НП У2 |
130 |
14,8 |
||||
Насос НДМс 25-165-НП У2 |
165 |
18,7 |
||||
Насос НДМс 40-230-НП У2 |
40 |
230 |
2940 |
41,1 |
61 |
2,3 |
Насос НДМс 45-115-НП У2 |
45 |
115 |
22,4 |
63 |
||
Насос НДМс 45-160-НП У2 |
160 |
31,1 |
63 |
|||
Насос НДМс 50-80-НП У2 |
50 |
80 |
17,0 |
64 |
||
Насос НДМс 50-150-НП У2 |
150 |
31,9 |
64 |
|||
Насос НДМс 55-100-НП У2 |
55 |
100 |
25,4 |
64 |
||
Насос НДМс 55-125-НП У2 |
125 |
31,7 |
59 |
|||
Насос НДМс 60-100-НП У2 |
60 |
100 |
24,0 |
68 |
||
Насос НДМс 65-60-НП У2 |
65 |
60 |
16,6 |
64 |
||
Насос НДМс 75-560-НП У2 |
75 |
560 |
2979 |
185 |
62 |
5,0 |
Насос НДМс 75-660-НП У2 |
660 |
218 |
||||
Насос НДМс 80-85-НП У2 |
80 |
85 |
2940 |
26,5 |
70 |
2,4 |
Насос НДМс 80-140-НП У2 |
140 |
43,6 |
||||
Насос НДМс 105-360-НП У2 |
105 |
360 |
2979 |
156 |
66 |
6,0 |
Насос НДМс 105-600-НП У2 |
600 |
260 |
||||
Перекачиваемые среды для насосов типа:
НДМс XX-XX-СГ У2 - Сжиженный углеводородный газ температурой не более 60 0С
НДМс XX-XX-НПг У2 - Нефтепродукты с температурой не более 200 0С
НДМс XX-XX-НП У2 - Нефтепродукты с температурой не более 120 0С
Растворы неорганических щелочей с температурой не более 50 0С
