Нефтяные насосы НДг и НДМг
Призначення: Насосы типа НДг, НДМг и насосные агрегаты на их основе типа АНДг и АНДМг предназначены для перекачивания нефтепродуктов с температурой до 400°С в технологических процессах нефтеперерабатывающих и нефтехимических производств.
Конструкція: Насосы нефтяные НДг и НДМг - центробежные, горизонтальные, двухопорные, двухкорпусные с радиальным разъемом наружного корпуса, с выемным внутренним корпусом секционного типа, однопоточные, одно- (НДг) и многоступенчатые (НДМг). Опорами ротора служат выносные подшипники качения с картерной смазкой или подшипники скольжения с картерной смазкой или принудительной системой смазки в зависимости от потребляемой мощности. Разгрузка осевой силы – гидравлическая с помощью разгрузочного поршня. Уплотнения вала – механические с сальниковой набивкой различных типов, взаимозаменяемые с механическими торцовыми уплотнениями различных испол-нений по плану 52 или плану 53 API 682.
Матеріали:
- корпусу, закривки і секцій – поковки з теплостійкої вуглецевої легованої сталі з корозійностійкими наплавками по поверхнях защільнення;
- деталей проточної частини – виливки та поковки з хромистих сталей 20Х13Л та 30Х13;
- деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
- валу – сортовий прокат із конструкційної легованої сталі 40Х.
Комплектність:
- насос у складеному стан разом з допоміжними трубопроводами в межах насоса;
- контрфланці на патрубках;
- повідний електродвигун вибухозахищеного виконання;
- з'єднувальна муфта типу МУП з огорожею;
- мастильна установка (за необхідності);
- спільна фундаментна рама;
- системи забезпечення торцевих механічних защільнювачів ( 2 шт.);
- деталі кріплення насоса, двигуна та огорожі муфти;
- комплект ЗІП.
Комплектація обумовлюється у договорі поставки.

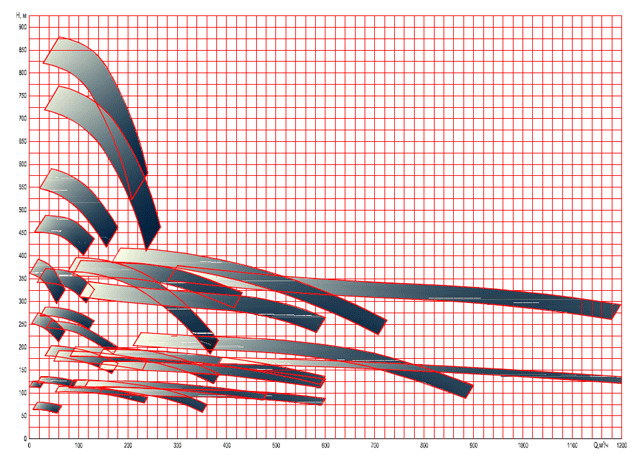

Діапазон параметрів Q-H насосів НДг и НДМг:
Номінальні параметри насосів НДг и НДМг, що поставляються серійно згідно з
ТУ У29.1 34933255 013:2007:
Найменування
|
Параметри насосів |
|||||
Подача, м3/год |
Напір, м |
Частота обертання, об/хв |
Потужність, кВт (r=1000 кг/м3) |
К.К.Д, % |
Допустимий кавітаційний запас, м |
|
Насос НДг 55-70 У2 |
55 |
70 |
3000 |
17 |
61,5 |
2,5 |
Насос НДг 80-130 У2 |
80 |
130 |
44 |
64,5 |
4,5 |
|
Насос НДг 200-100 У2 |
200 |
100 |
70 |
78 |
4 |
|
Насос НДг 200-180 У2 |
200 |
180 |
151 |
65 |
4,6 |
|
Насос НДг 300-100 У2 |
300 |
100 |
109 |
75 |
4 |
|
Насос НДг 320-170 У2 |
320 |
170 |
187,5 |
79 |
9 |
|
Насос НДг 400-110 У2 |
400 |
110 |
154 |
78 |
4,6 |
|
Насос НДг 500-100 У2 |
500 |
100 |
171 |
79,5 |
4,6 |
|
Насос НДг 500-160 У2 |
500 |
160 |
279 |
78 |
7,2 |
|
Насос НДг 1300-125 У2 |
1300 |
125 |
582 |
80 |
9,5 |
|
Насос НДМг 25-125 У2 |
25 |
125 |
18 |
46,5 |
2,5 |
|
Насос НДМг 60-250 У2 |
60 |
250 |
71 |
57,5 |
4,5 |
|
Насос НДМг 60-350 У2 |
350 |
100 |
57 |
4,5 |
||
Насос НДМг 110-270 У2 |
110 |
270 |
117 |
69 |
4,5 |
|
Насос НДМг 110-350 У2 |
350 |
152 |
69 |
4,5 |
||
Насос НДМг 110-460 У2 |
460 |
200 |
69 |
4,5 |
||
Насос НДМг 150-180 У2 |
150 |
180 |
100 |
73,5 |
4,5 |
|
Насос НДМг 150-220 У2 |
220 |
120 |
75 |
6,0 |
||
Насос НДМг 150-510 У2 |
510 |
283,5 |
73,5 |
4,5 |
||
Насос НДМг 200-720 У2 |
200 |
720 |
530 |
74 |
6,0 |
|
Насос НДМг 220-600 У2 |
220 |
600 |
500 |
72 |
6,0 |
|
Насос НДМг 320-290 У2 |
320 |
290 |
351 |
72 |
4,5 |
|
Насос НДМг 360-350 У2 |
360 |
350 |
434 |
79 |
4,5 |
|
Насос НДМг 500-145 У2 |
500 |
145 |
1500 |
250 |
79 |
2,5 |
Насос НДМг 500-300 У2 |
500 |
300 |
3000 |
511 |
80 |
4,6 |
Насос НДМг 600-320 У2 |
600 |
320 |
688 |
76 |
7,8 |
|
Насос НДМг 750-170 У2 |
750 |
170 |
463 |
75 |
6,0 |
|
Насос НДМг 1000-320 У2 |
1000 |
320 |
1089 |
80 |
4,5 |
|
