Консольні насоси КО
Призначення: : Насоси типу КО та насосні агрегати на їх основі типу АКО призначені для забезпечення примусової циркуляції води з температурою до 260°С в котлах-утилізаторах, а також для перекачування рідин, схожих за фізико-хімічними властивостями.
Конструкція: Насоси консольні КО – відцентрові, горизонтальні, консольні, спіральні, з бічним підведенням та радіальним роз'ємом корпусу, однопотокові, одноступінчасті. За опори ротора насоса слугують виносні вальниці кочення з картерним змащенням і примусовим охолодженням. Кінцевий защільнювач валу - сальникового типу (з набивкою) з підведенням охолоджувальної та закривної рідини, взаємозамінний з торцевим механічним защільнювачем типу «ТАНДЕМ».
Матеріали:
- корпусу, закривки та робочого колеса – виливки з вуглецевої сталі 25Л;
- деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
- валу – сортовий прокат із конструкційної легованої сталі 40ХФА.
Комплектність:
- насос у складеному стан разом з допоміжними трубопроводами в межах насоса;
- повідний електродвигун;
- з'єднувальна муфта типу МУВП або МУП із огорожею;
- спільна фундаментна рама;
- деталі кріплення насоса, двигуна та огорожі муфти;
- комплект ЗІП.
Комплектація обумовлюється у договорі поставки.

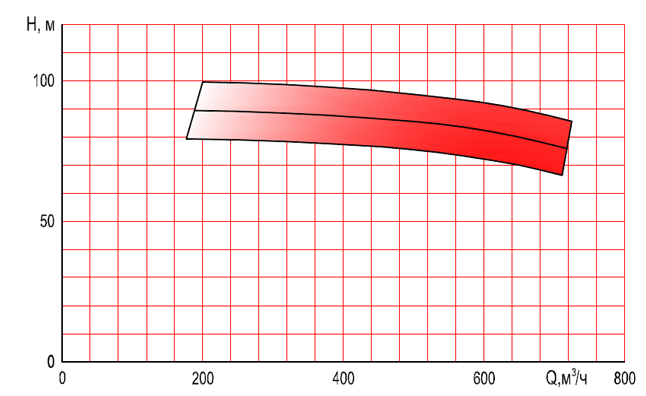

Діапазон параметрів Q-H насосів КО:
Номінальні параметри насосів КО, що поставляються серійно згідно з
ТУ У29.1-31652112-008:2006:
Найменування
|
Параметри насосів |
||||||
Подача, м3/год |
Напір, м |
Частота обертання, об/хв |
Потужність, кВт (r=784 кг/м3) |
Потужність, кВт (r=1000 кг/м3) |
К.К.Д, % |
Допустимий кавітаційний запас,м |
|
Насос КО 500-75 УХЛ4 |
500 |
75 |
1475 |
125 |
160 |
64 |
20 |
Насос КО 650-70 УХЛ4 |
500 |
70 |
1475 |
128 |
165 |
76 |
20 |
Насос КО 650-80 УХЛ4 |
650 |
80 |
1475 |
144 |
184 |
77 |
20 |
Насос КО 650-90 УХЛ4 |
650 |
90 |
1475 |
160 |
204 |
78 |
20 |
