Живильні насоси ПЭ
Призначення: Насоси типу ПЭ та насосні агрегати на їх основі типу АПЭ призначені для живлення водою стаціонарних парових котлів теплоенергетичних блоків ТЕС, забезпечення живильною водою з температурою до 165oС котелень та парогенераторних установок.
Конструкція: Насоси живильні ПЭ – відцентрові,, горизонтальні, однопотокові, багатоступінчасті, однокорпусні секційні та двокорпусні з виймальним внутрішнім корпусом секційного типу. За опори ротора насоса слугують виносні вальниці ковзання з картерним змащенням або з системою примусового мащення залежно від споживаної потужності. Врівноваження осьових сил, що діють на ротор – гідравлічне за допомогою гідроп'яти. Кінцеві защільнювачі валу – сальникового типу (з набивкою) з підведенням охолоджувальної води (-С), взаємозамінні з торцевими механічними защільнювачами (-Т).
Матеріали:
- корпусу, закривок і секцій – поковки з вуглецевих сталей;
- деталей проточної частини – виливки та поковки з хромистих сталей 20Х13Л та 30Х13;
- деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
- валу – сортовий прокат із конструкційної легованої сталі 40Х.
Комплектність:
- насос у складеному стані разом з допоміжними трубопроводами в межах насоса;
- контрфланці на патрубках;
- повідний електродвигун;
- з'єднувальна муфта (типу МУВП чи МУП або зубчаста) з огорожею;
- сітка захисна;
- пристрій дроселювальний;
- мастильна установка (для насосних агрегатів АПЭ 250 та АПЭ 270);
- спільна фундаментна рама;
- деталі кріплення насоса, двигуна та огорожі муфти;
- комплект ЗІП.
Комплектація обумовлюється у договорі поставки.

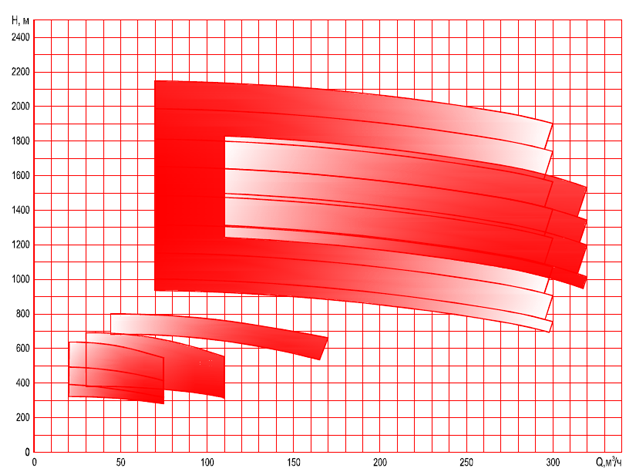

Діапазон параметрів Q-H насосів ПЭ:
Номинальные параметры питательных насосов ПЭ, що поставляються серійно згідно з
ТУ У29.1-31652112-002:2005, ТУ У29.1 31652112-003-2005, ТУ У29.1-34933255-018-2008:
Найменування
|
Параметри насосів |
||||||
Подача, м3/год |
Напір, м |
Частота обертання, об/хв |
Потужність, кВт (r=902,4 кг/м3) |
Потужність, кВт (r=1000 кг/м3) |
К.К.Д, % |
Допустимий кавітаційний запас, м |
|
Насос ПЭ 65-28-С УХЛ4 Насос ПЭ 65-28-Т УХЛ4 |
65 |
290 |
2960 |
70,2 |
77,8 |
66 |
4 |
Насос ПЭ 65-32-С УХЛ4 Насос ПЭ 65-32-Т УХЛ4 |
330 |
2960 |
80 |
88,6 |
|||
Насос ПЭ 65-40-С УХЛ4 Насос ПЭ 65-40-Т УХЛ4 |
440 |
2960 |
106,6 |
118,1 |
|||
Насос ПЭ 65-53-С УХЛ4 Насос ПЭ 65-53-Т УХЛ4 |
580 |
2975 |
140,5 |
155,6 |
|||
Насос ПЭ 100-32-С УХЛ4 Насос ПЭ 100-32-Т УХЛ4 |
100 |
330 |
2970 |
119,3 |
132,2 |
68 |
|
Насос ПЭ 100-53-С УХЛ4 Насос ПЭ 100-53-Т УХЛ4 |
580 |
2980 |
206,7 |
229 |
69 |
||
Насос ПЭ 150-53-С УХЛ4 Насос ПЭ 150-53-Т УХЛ4 |
150 |
580 |
2970 |
301,3 |
333,9 |
71 |
5 |
Насос ПЭ 150-63-С УХЛ4 Насос ПЭ 150-63-Т УХЛ4 |
700 |
2970 |
363,7 |
403 |
|||
Насос ПЭ 250-75 УХЛ4 Насос ПЭ 250-75-С УХЛ4 |
250 |
840 |
2979 |
707 |
783 |
73 |
11 |
Насос ПЭ 250-90 УХЛ4 Насос ПЭ 250-90-С УХЛ4 |
1005 |
2979 |
846 |
937 |
|||
Насос ПЭ 250-105 УХЛ4 Насос ПЭ 250-105-С УХЛ4 |
1170 |
2973 |
985 |
1091 |
|||
Насос ПЭ 250-120 УХЛ4 Насос ПЭ 250-120-С УХЛ4 |
1335 |
2973 |
1124 |
1245 |
|||
Насос ПЭ 250-135 УХЛ4 Насос ПЭ 250-135-С УХЛ4 |
250 |
1500 |
2973 |
1262 |
1399 |
73 |
11 |
Насос ПЭ 250-150 УХЛ4 Насос ПЭ 250-150-С УХЛ4 |
1665 |
1401 |
1553 |
||||
Насос ПЭ 250-165 УХЛ4 Насос ПЭ 250-165-С УХЛ4 |
1830 |
1540 |
1707 |
||||
Насос ПЭ 250-180 УХЛ4 Насос ПЭ 250-180-С УХЛ4 |
1995 |
1679 |
1861 |
||||
Насос ПЭ 270-110-3-С УХЛ4 Насос ПЭ 270-110-3-Т УХЛ4 |
270 |
115 |
1046 |
1159 |
|||
Насос ПЭ 270-125-3-С УХЛ4 Насос ПЭ 270-125-3-Т УХЛ4 |
1320 |
1184 |
1312 |
74 |
|||
Насос ПЭ 270-135-3-С УХЛ4 Насос ПЭ 270-135-3-Т УХЛ4 |
1480 |
1310 |
1452 |
75 |
|||
Насос ПЭ 270-150-3-С УХЛ4 Насос ПЭ 270-150-3-Т УХЛ4 |
1650 |
1445 |
1601 |
76 |
|||
Насос ПЭ 270-150-3М-С УХЛ4 Насос ПЭ 270-150-3М-Т УХЛ4 |
