Конденсатні насоси КсВ
Призначення: Насоси конденсатні типу КсВ та насосні агрегати на їх основі типу АКсВ призначені для перекачування конденсату в пароводяних мережах теплових та енергетичних блоків ТЕС, а також чистої води з температурою до 140 °С у системах тепло- та водопостачання.
Конструкція: Насоси конденсатні КсВ – відцентрові,, вертикальні, однопотокові, одно- або багатоступінчасті, двокорпусні з внутрішнім виймальним корпусом секційного типу. Насос КсВ 200-130 - з робочим колесом першого ступеня двобічного входу. Зовнішній корпус – зварний, з патрубками під приварювання до трубопроводів. За опори ротора насоса слугують: нижня - вальниця ковзання, вбудований для роботи на переміщуваному середовищі; верхня - виносні вальниці кочення з пластичним мастилом або картерним змащенням. Врівноваження осьових сил, що діють на ротор - гідравлічне за допомогою гідроп'яти або розвантажувального поршня. Кінцевий защільнювач валу сальникового типу (з набивкою) (-С), взаємозамінний з торцевим механічним защільнювачем (-Т).
Матеріали:
- корпусу, накривки та секцій – поковки та листовий прокат з вуглецевих сталей;
- деталей проточной части –отливки и поковки из хромистых сталей 20Х13Л и 30Х13;
- деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
- валу – сортовий прокат із конструкційної легованої сталі 40Х.
Комплектність:
- насос у складеному стані з кронштейном для кріплення двигуна та допоміжними трубопроводами в межах насоса;
- повідний електродвигун;
- з'єднувальна муфта типу МУВП або МУП;
- деталі кріплення насоса та двигуна;
- комплект ЗІП.
Комплектація обумовлюється у договорі поставки.

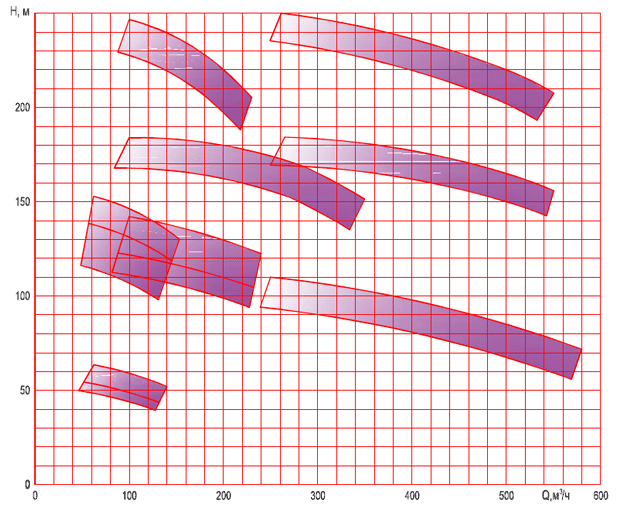

Диапазон параметров Q-H насосов КсВ:
Номінальні параметри насосів КсВ, що поставляються серійно згідно з
ТУ У29.1-31652112-006:2006:
Найменування
|
Параметри насосів |
|||||
Подача, м3/год |
Напір, м |
Частота обертання, об/хв |
Потужність, кВт (r=1000 кг/м3) |
К.К.Д, % |
Допустимий кавітаційний запас, м |
|
Насос КсВ 125-55-С УХЛ4 Насос КсВ 125-55-Т УХЛ4 |
125 |
55 |
2950 |
25 |
75 |
1,8 |
Насос КсВ 125-55а-С УХЛ4 Насос КсВ 125-55а-Т УХЛ4 |
45 |
2950 |
20,7 |
74 |
||
Насос КсВ 125-55б-С УХЛ4 Насос КсВ 125-55б-Т УХЛ4 |
40 |
2950 |
18,7 |
73 |
||
Насос КсВ 125-140-С УХЛ4 Насос КсВ 125-140-Т УХЛ4 |
140 |
2950 |
65,3 |
73 |
||
Насос КсВ 125-140-1-С УХЛ4 Насос КсВ 125-140-1-Т УХЛ4 |
140 |
2940 |
65,3 |
73 |
||
Насос КсВ 125-140-2-С УХЛ4 Насос КсВ 125-140-2-Т УХЛ4 |
140 |
2940 |
65,3 |
73 |
||
Насос КсВ 125-140а-С УХЛ4 Насос КсВ 125-140а-Т УХЛ4 |
125 |
2950 |
59,9 |
71 |
||
Насос КсВ 125-140а-1-С УХЛ4 Насос КсВ 125-140а-1-Т УХЛ4 |
125 |
2940 |
59,9 |
71 |
||
Насос КсВ 125-140а-2-С УХЛ4 Насос КсВ 125-140а-2-Т УХЛ4 |
125 |
2940 |
59,9 |
71 |
||
Насос КсВ 125-140б-С УХЛ4 Насос КсВ 125-140б-Т УХЛ4 |
100 |
2950 |
47,9 |
71 |
||
Насос КсВ 125-140б-1-С УХЛ4 Насос КсВ 125-140б-1-Т УХЛ4 |
100 |
2940 |
47,9 |
71 |
||
Насос КсВ 125-140б-2-С УХЛ4 Насос КсВ 125-140б-2-Т УХЛ4 |
100 |
2940 |
47,9 |
71 |
||
Насос КсВ 125-140-3М УХЛ4 |
140 |
2940 |
65,3 |
73 |
||
Насос КсВ 125-140а-3М УХЛ4 |
125 |
2940 |
59,9 |
71 |
||
Насос КсВ 125-140б-3М УХЛ4 |
100 |
2940 |
47,9 |
71 |
||
Насос КсВ 200-130-С УХЛ4 Насос КсВ 200-130-Т УХЛ4 |
200 |
130 |
2940 |
97 |
73 |
2,3 |
Насос КсВ 200-130а-С УХЛ4 Насос КсВ 200-130а-Т УХЛ4 |
115 |
2940 |
87 |
72 |
||
Насос КсВ 200-130б-С УХЛ4 Насос КсВ 200-130б-Т УХЛ4 |
99 |
2940 |
75,9 |
71 |
||
Насос КсВ 200-220-С УХЛ4 Насос КсВ 200-220-Т УХЛ4 |
220 |
1480 |
164,1 |
73 |
2,0 |
|
Насос КсВ 320-100-2-С УХЛ4 Насос КсВ 320-100-2-Т УХЛ4 |
320 |
100 |
1480 |
114,7 |
76 |
1,6 |
Насос КсВ 320-160 Насос КсВ 320-160-2-С УХЛ4 Насос КсВ 320-160-2-Т УХЛ4 |
160 |
1480 |
182,3 |
76,5 |
||
Насос КсВ 500-85-1-С УХЛ4 Насос КсВ 500-85-1-Т УХЛ4 |
500 |
85 |
985 |
150,3 |
77 |
|
Насос КсВ 500-150-1-С УХЛ4 Насос КсВ 500-150-1-Т УХЛ4 |
150 |
1480 |
262 |
78 |
2,5 |
|
Насос КсВ 500-165-1-С УХЛ4 Насос КсВ 500-165-1-Т УХЛ4 |
165 |
1480 |
289,6 |
77 |
||
Насос КсВ 500-220-1-С УХЛ4 Насос КсВ 500-220-1-Т УХЛ4 |
200 |
1480 |
384 |
78 |
||
