Насосы ЦН
Насоси ЦН
Призначення: Насоси типу ЦН та насосні агрегати на їх основі типу АЦН призначені для перекачування води з температурою до 100 °С у системах водопостачання промислових та комунальних об'єктів, меліорації.
Конструкція:Насоси ЦН - відцентрові, горизонтальні, спіральні, з горизонтальним роз'ємом корпусу, з перевідними каналами, дво- або чотириступінчасті, з робочими колесами однобічного входу, симетрично розташованими на валу. За опори ротора насоса слугують вальниці кочення з пластичним мастилом. Кінцеві защільнювачі валу - сальникового типу (з набивкою).
Матеріали:
- напівкорпус нижній, напівкорпус верхній та робоче колесо – виливки із сірого чавуну;
- деталі щілинних защільнювачів - корозійностійкі сплави, що незадираються;
- вал – сортовий прокат із конструкційної легованої сталі 40Х.
Комплектність:
- насос у складеному стані разом з допоміжними трубопроводами в межах насоса;
- контрфланці на патрубках;
- повідний електродвигун;
- з'єднувальна муфта типу МУВП або МУП із огорожею;
- спільна або роздільні фундаментні рами (залежно від типорозміру насоса);
- деталі кріплення насоса, двигуна та огорожі муфти;
- комплект ЗІП.
Комплектация обумовлюється у договорі поставки.

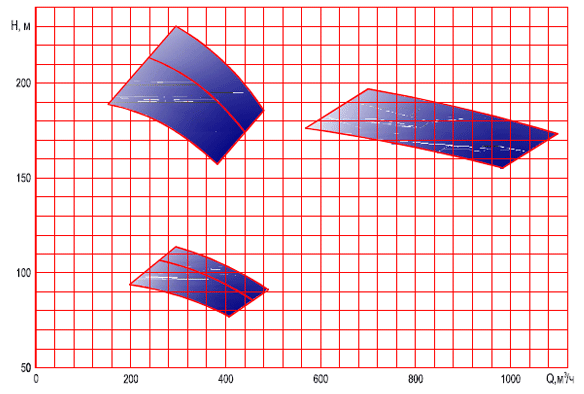

Діапазон параметрів Q-H насосів ЦН:
Номінальні параметри насосів ЦН, що поставляються серійно згідно з
ТУ У29 1-31652112-004:2005:
Найменування
|
Параметри насосів |
||||||
Подача, м3/год |
Напір, м |
Частота обертання, об/хв |
Потужність, кВт (r=959,3 кг/м3) |
Потужність, кВт (r=1000 кг/м3) |
К.К.Д, % |
Допустимий кавитаційний запас, м |
|
Насос ЦН 400-105-С УХЛ4 |
400 |
105 |
1470 |
137 |
143 |
80 |
4,5 |
Насос ЦН 400-105а-С УХЛ4 |
380 |
96 |
1470 |
121 |
126 |
78 |
4,0 |
Насос ЦН 400-105б-С УХЛ4 |
360 |
83 |
1465 |
100 |
104 |
77 |
4,0 |
Насос ЦН 400-210-С УХЛ4 |
400 |
210 |
1465 |
278 |
290 |
79 |
4,5 |
Насос ЦН 400-210а-С УХЛ4 |
380 |
192 |
1475 |
245 |
255 |
77 |
4,0 |
Насос ЦН 400-210б-С УХЛ4 |
360 |
166 |
1475 |
201,5 |
210 |
76 |
4,0 |
Насос ЦН 1000-180-3-С УХЛ4 |
1000 |
180 |
1480 |
566 |
590 |
83 |
8,0 |
Насос ЦН 1000-180а-3-С УХЛ4 |
900 |
157 |
1480 |
456 |
475 |
81 |
8,0 |
